北京北排建设公司打造非开挖修复技术航母舰队

       北京北排建设有限公司引进了国际前沿成熟的非开挖紫外光固化管道修复技术，投资少见效快、绿色环保、使用寿命长（５０年）、施工周期短、效率高，取代了原先断路开挖施工。逐步形成以紫外线固化技术为主导，热塑成型、胀插、螺旋缠绕、喷涂等多种非开挖管道修复技术，北排建设专注于非开挖管道修复领域，以丰富的专业经验与技术实力，全力打造非开挖管道修复“航母舰队”，致力于成为该领域的领军企业。



      管道非开挖修复技术是一项技术先进、安全可靠、经济合理的新工艺，是一种符合现状城市发展建设的新技术，其作为北京北排建设有限公司的核心技术之一，我们拥有先进的仪器设备、专业的技术人员和施工队伍，以及拥有以下多项管道非开挖修复技术。

紫外光固化修复技术

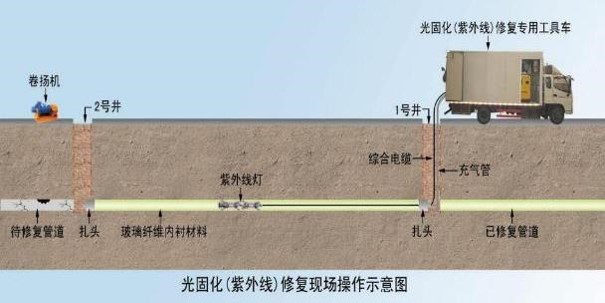

       采用车载牵引设备将浸好树脂的玻璃纤维软管拉入待修复管道内，通过紫外固化车的打压设备，将压缩空气送入软管，使其张开紧贴旧管道内壁，通过紫外灯照射引发软管发生固化反应，形成一层坚硬的 “管中管”结构，从而使已发生破损或失去输送功能的地下管道在原位得到修复。

技术特点：

1.设备专业集成，结构紧凑，施工简单、方便，完全非开挖

2.对交通影响极小，对地上物基本无影响

3.施工速度快，夜间进场施工，天亮即可恢复路面交通

4.管内壁光滑、无缝无漏、高强度、耐腐蚀

5.根据原有管道定型，与原有管道贴合紧密

6.可对管道进行结构性修复

7.工期短，使用年限长

8.适用修复排水管道管径为DN200mm—DN2000mm，压力管管径为DN200mm—DN1600mm

热塑成型法

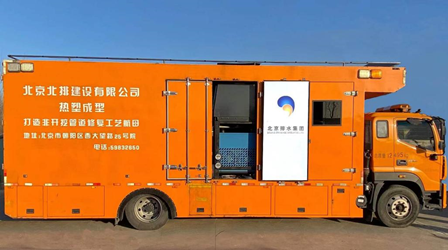

      将工厂预制的热塑成型内衬管在加热车进行预热软化，采用牵引设备将加热后的软管拉入管道中，对软管充蒸汽保证软管的柔软度并进行打压，使软管与原旧管道紧密贴合，采用专用保压降温装置，使软管迅速固化成型，最后形成内衬管道。

技术特点：

1.衬管在工厂预制加工

2.可修复带角度的管道

3.可修复严重错口的管道

4.可修复变径的管道

5.与原管道紧密结合

6.拉入速度快，固化用时短

7.耐腐蚀，防水效果好

8.可多井室连续作业，工作效率高

9.适用于DN300—DN800排水管道

螺旋缠绕管道修复法

       采用的基材为聚氯乙烯(PVC)（可带钢带），在工厂预制成PVC内衬带卷盘，把内衬带拉入修复管道内，通过机械或人工进入管道沿管道内壁结构螺旋缠绕安装，形成内衬管，在内衬管与母管之间的环面空间采用胶结性水泥浆灌注，环隙空间中浆体凝结固化后，实现PVC内衬层+注浆层+现状母管复合一体化结构，利用构成的复合结构体形成一条独立的复合新管。

技术特点：

1.环境要求小，高温低温均可施工；

2.内壁光滑，摩阻小，排水能力强(管壁粗糙系数N=0.008-0.01)；

3.施工速度快，工期短，DN1000管道每天修复可达200m；

4.管道重量轻(仅为水泥管的1/10-1/20)，现场无需大型吊装机械；

5.缠绕管耐酸、碱、抗腐，使用寿命长；

6.利用原检查井，不需要开挖地面；

7.施工占地面积小，不需要封闭交通；

8.强度高，可进行管道的结构性修复；

9.可一定程度上带水作业。

胀插管修复技术

插管修复技术：

       一种将直径的短节PE管，从检查井进入，将短管承插自锁口连接完成后，采用推顶或牵引设备把内衬管送入待修复旧管道中，替换已发生腐蚀或破损的旧管道，通过注浆工艺将新管道与旧管道之间的环状间隙填充，形成新管道。



技术特点：

1.施工简单、方便，能够实现完全非开挖

2.对交通影响极小，对地上物基本无影响

3.施工速度快，夜间进场施工

4.管内壁光滑、高强度、耐腐蚀

5.适用于DN300—DN700排水管道

胀插管修复技术：

       将胀管设备放置在井内，略大于管内径的胀头通过牵引和推顶，沿原管道轨迹前行，将旧管道结构胀破挤入土层；同时在胀头末端连接实壁  新管道，逐节拖入，形成一条新管道。

技术特点：

1.防腐防渗、内壁光滑、阻水系数小；

2.适用于DN300—DN500管道，原管DN300可扩至DN355/内径320；

3.完全非开挖，交通影响小；

4.修复效果可靠，简单易操作，使用寿命长；

5.等径或扩径置换，能够保持或增加过流量。

喷涂法工艺：高分子、铁树脂

喷涂法工艺：高分子、铁树脂

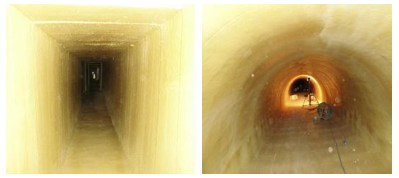

       使用专用设备将专用高分子聚合材料或铁树脂进行快速反应、喷涂于待修复管道、池体、方沟内侧，喷涂后在待修复体表面形成高分子材料或铁树脂聚合物，完成对管道、池体、方沟的修复，提高其通流能力、抗腐蚀能力和防渗性能。

技术特点：

1.适用范围广；

2.施工速度快，固化速度极快；

3.剥离强度极高；

4.不使用溶剂，无有毒有害物质释放，无二次污染；

5.防腐、抗渗性能极好。

砂浆喷涂

       将预先配置好的特种水泥灰浆修复材料，泵送到位于管道中轴线上，由压缩空气驱动的高速旋转喷头上，材料在高速旋转离心力的作用下均匀甩向管道内壁，同时旋转喷涂设备在牵引车的带动下沿管道中轴线匀速行驶，使修复材料在管壁内侧形成连续致密的内衬层。

技术特点：

1.永久性、全结构性修复；

2.施工速度快；

3.对毛细裂纹有自修复能力。



典型非开挖修复工艺比较

非开挖修复步骤

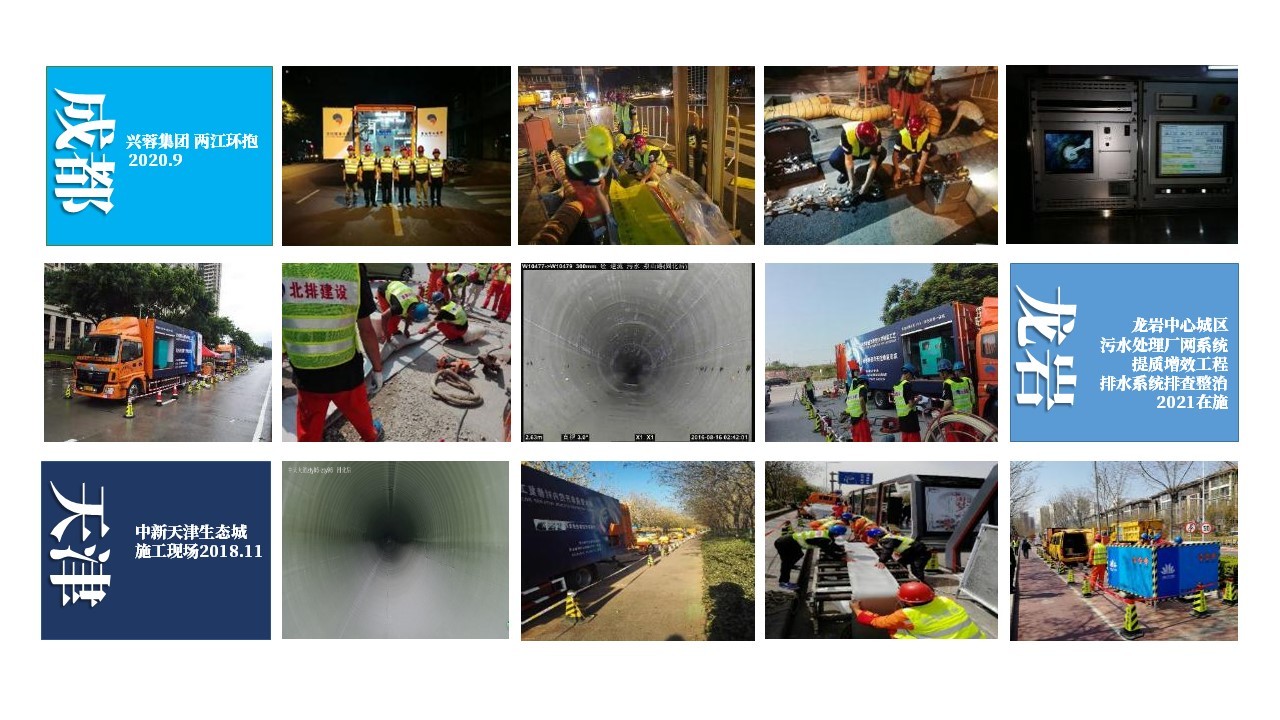

修复案例

       非开挖修复作为业务核心竞争力，全力开拓外部市政施工市场，在北京，天津，广州，成都，桂林，泉州，深圳等地已累积完成400余公里的非开挖管线修复项目。
